Linear Motors

Longitudinal Flux Linear Moter, LF

CATALOG DOWNLOAD

LF Standard Specifications		LF-N-25-2	LF-N-50-2	LF-N-75-2	LF-N-125-2	LF-N-250-2	LF-N-500-2
Continuous Force	N	50	100	150	250	500	1000
Continuous Current	Arms	3.5	3.5	3.5	3.5	20	22
Vmax at Frated	m/s	6.5	5	6.5	5	5	4
Max Force	N	150	300	450	750	1000	1400
Max Current	Arms	10.5	10.5	10.5	10.5	50	66
Vmax at Fmax	m/s	6	4	6	4	2	2
Repeatability	mm	0.005	0.005	0.005	0.005	0.005	0.005
Input voltage	V 380V 3∮ (380V 3상)

Transverse Flux Linear Moter, TF

CATALOG DOWNLOAD

TF Standard Specifications		TF-N-500	TF-N-1000	TF-N-2000	TF-N-3000	TF-N-4000
Continuous Force	N	500	1000	2000	3000	4000
Continuous Current	Arms	20	45	95	95	120
Vmax at Frated	m/s	3	3	3	3	3
Max Force	N	–	–	–	–	–
Max Current	Arms	–	–	–	–	–
Vmax at Fmax	m/s	–	–	–	–	–
Repeatability	mm	0.01	0.01	0.01	0.01	0.01
Input voltage	V	380V 3∮ (380V 3상)

리니어 모터 특징

독자적 브랜드

– 고정자에 자력이 없는 독자적 브랜드로 특허 획득
– 원천 기술력의 확보로 최적 솔루션 제공

고속 운전 : 최대 5m/s 속도
경제적 원가, Clean room 대응

– 고정자에 영구자석이 없는 구조로 원가 경쟁력 확보, 비접촉 구동으로 Clean room 적용 대응 및 내구성 확보

장거리, 고속, 정밀 이송

– 고정자에 자력이 없어 일반 산업 환경 대응이 가능하며 장거리 이송용으로 로봇 주행축의 고속 정밀 이송에 적합

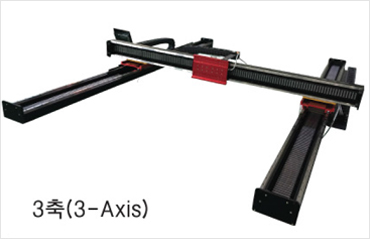

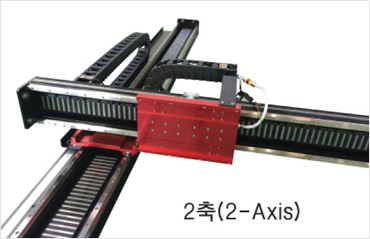

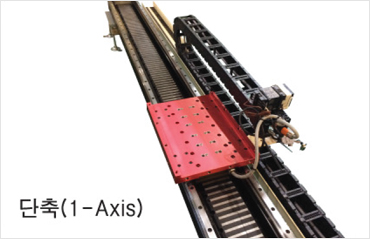

리니어모터 축 구성 및 적용 분야

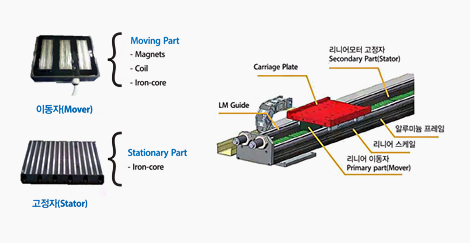

리니어 모터 종류

횡자속 리니어 모터

자석의 흐름과 이동부의 이동방향이 직교하는 영구자석형 선형 동기전동기
형태

– 이동자 (Mover) : 이동자 철심에 3상 권선과 영구자석을 동시에 취부
– 고정자 (Stator) : 자력이 없는 치-슬롯 구조의 철심으로만 구성

종자속 리니어 모터

자석의 흐름과 이동부의 이동방향이 평행한 영구자석형 선형 동기전동기
형태

– 이동자 (Mover) : 이동자 철심에 3상 권선과 할박형 영구자석을 동시에 취부
– 고정자 (Stator) : 자력이 없는 치-슬롯 구조의 철심으로만 구성

리니어 모터 로봇 시스템

일반 산업환경 대응 가능 – 고정자에 자력이 없는 구조로 원가 경쟁력 확보
최고 주행속도 : 5m/s. 주행 반복정밀도 : ±0.01 mm

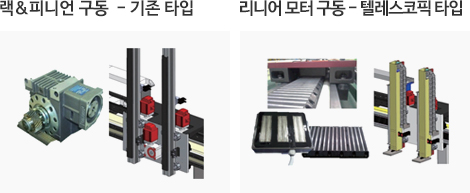

고속이송으로 인한 내구성이 요구되는 구동부
중하중, 고속, 고정밀, 장거리 이송용 리니어 모듈

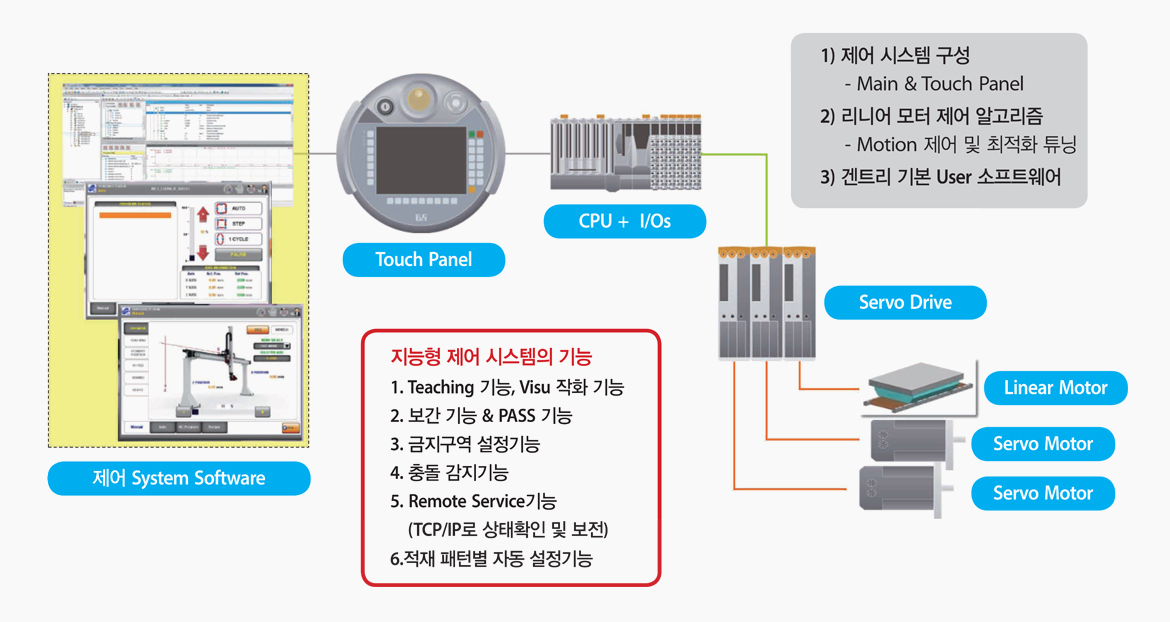

로봇 제어 시스템
