可以观看株式会社DMT公司的最高技术及最好产品。

Home 产品介绍 直线电机

直线电机


Longitudinal Flux Linear Moter, LF

CATALOG DOWNLOAD

LF Standard Specifications LF-N-25-2 LF-N-50-2 LF-N-75-2 LF-N-125-2 LF-N-250-2 LF-N-500-2
Continuous Force N 50 100 150 250 500 1000
Continuous Current Arms 3.5 3.5 3.5 3.5 20 22
Vmax at Frated m/s 6.5 5 6.5 5 5 4
Max Force N 150 300 450 750 1000 1400
Max Current Arms 10.5 10.5 10.5 10.5 50 66
Vmax at Fmax m/s 6 4 6 4 2 2
Repeatability mm 0.005 0.005 0.005 0.005 0.005 0.005
Input voltage V 380V 3∮ (380V 3상)

Transverse Flux Linear Moter, TF

CATALOG DOWNLOAD

LF Standard Specifications LF-N-25-2 LF-N-50-2 LF-N-75-2 LF-N-125-2 LF-N-250-2 LF-N-500-2
Continuous Force N 50 100 150 250 500 1000
Continuous Current Arms 3.5 3.5 3.5 3.5 20 22
Vmax at Frated m/s 6.5 5 6.5 5 5 4
Max Force N 150 300 450 750 1000 1400
Max Current Arms 10.5 10.5 10.5 10.5 50 66
Vmax at Fmax m/s 6 4 6 4 2 2
Repeatability mm 0.005 0.005 0.005 0.005 0.005 0.005
Input voltage V 380V 3∮ (380V 3상)

直线电机的特点

  • 独创品牌

– 独创定子内没有磁力的形式,获得品牌和产品专利
– 原创的产品技术,可以确保为客户提供最优质最佳的方案

  • 高速运转:最大5米/秒
  • 成本低廉,可适用洁净车间无尘室

– 定子内没有永磁的结构,降低了产品成本,。非接触式驱动方式,可以保证应用在洁净车间无尘室,同时可以确保耐久性。

  • 长距离,高速,精密传送

– 固定子内没有磁力,可应用在一般工业环境。长距离移送行程,可应用在高速精密传送的机器人行走轴。

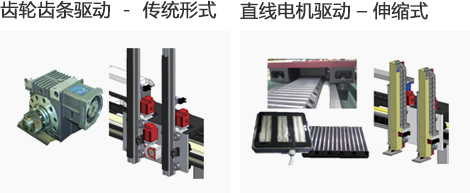

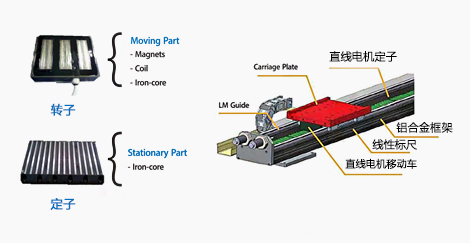

直线电机轴构成及应用范围

直线电机种类

横磁束直线电机

  • 磁铁的流向和移动部的移动方向直交的永磁型线形同步电动机
  • 形态

– 动子铁芯内3相卷线和永磁同时安装。
– 全部采用有磁力的齿形沟槽结构的铁芯构成。

纵磁束直线电机

  • 磁铁的流向和移动部的移动方向是平行的永磁型线形同步电动机
  • 形态

– 动子铁芯内3相卷线和海尔贝克阵列(Halbach Array)永磁同时安装。
– 全部采用有磁力的齿形沟槽结构的铁芯构成。

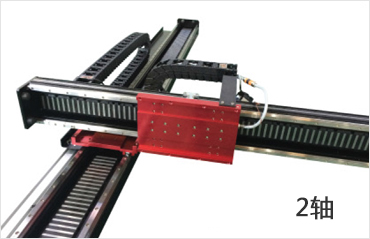

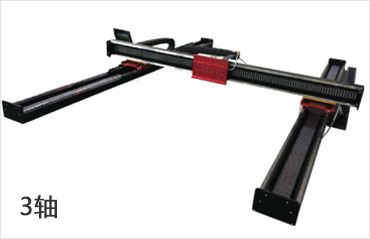

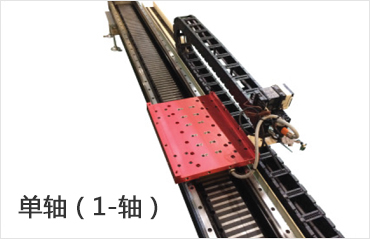

直线电机机器人系统

  • 可对应一般工业环境 – 固定子内没有磁力的机构保证价格成本低廉
  • 行程加速度:5米/秒,行程重复精度:±0.01 mm
  • 高速移送所需要的超高耐久性驱动部分
  • 中低速,高速,高精密,长距离移送用直线电机

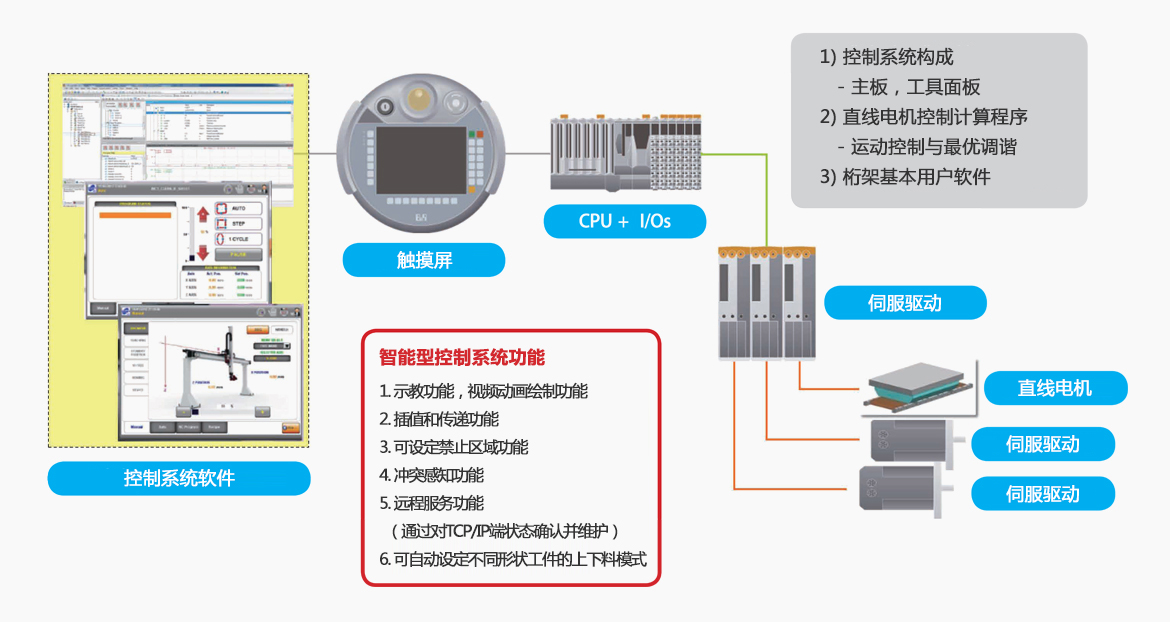

机器人控制系统
